Montage et modifications du radiateur esky sur hélico F45 MJX(toutes les photos sont zoomables)

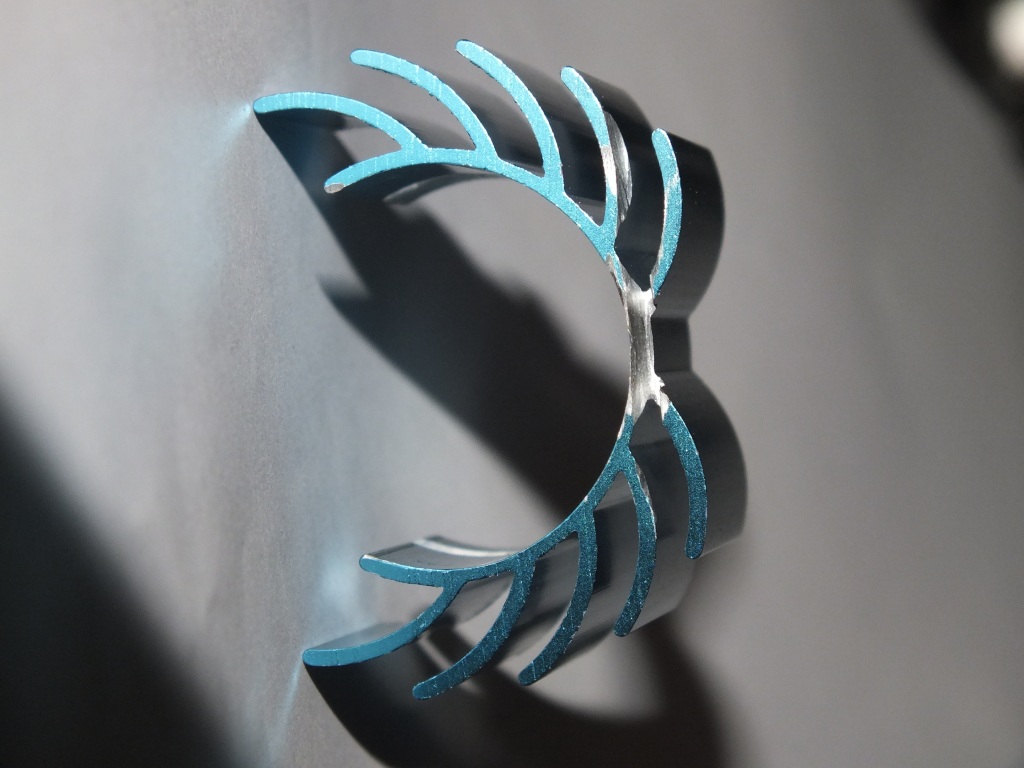

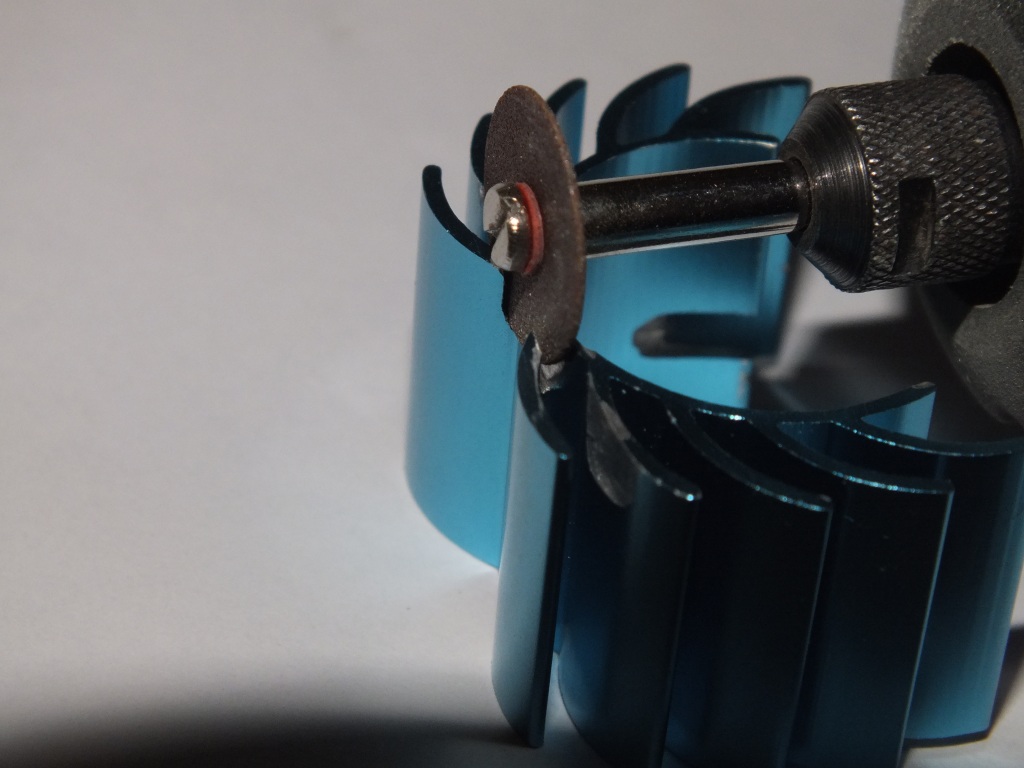

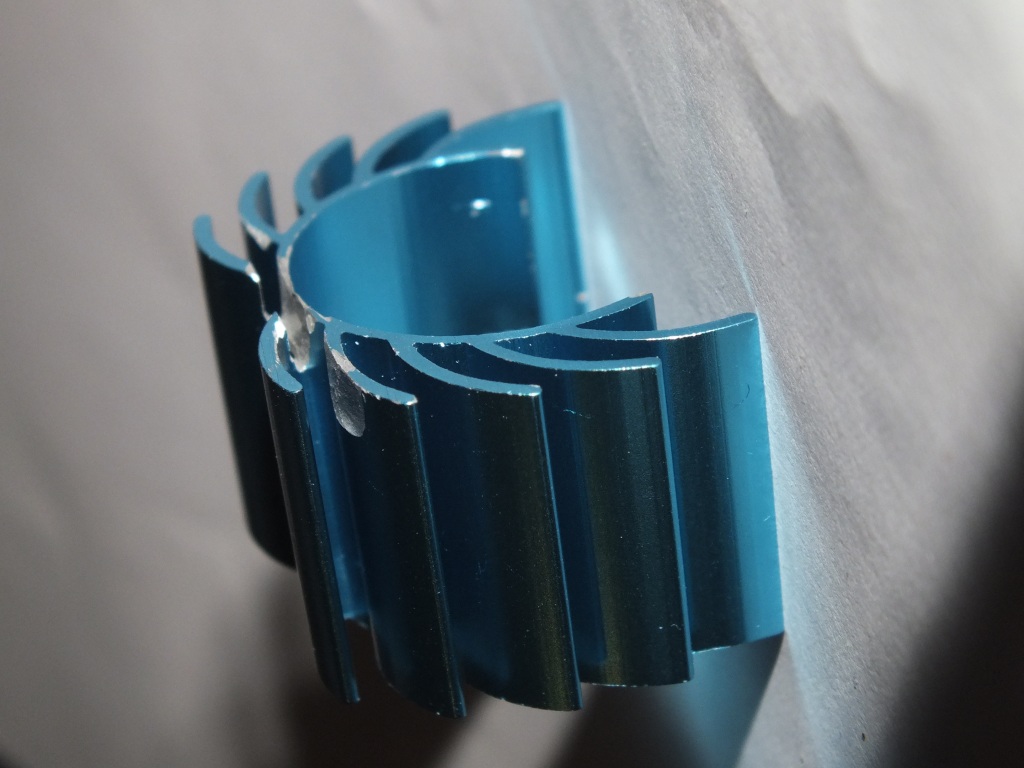

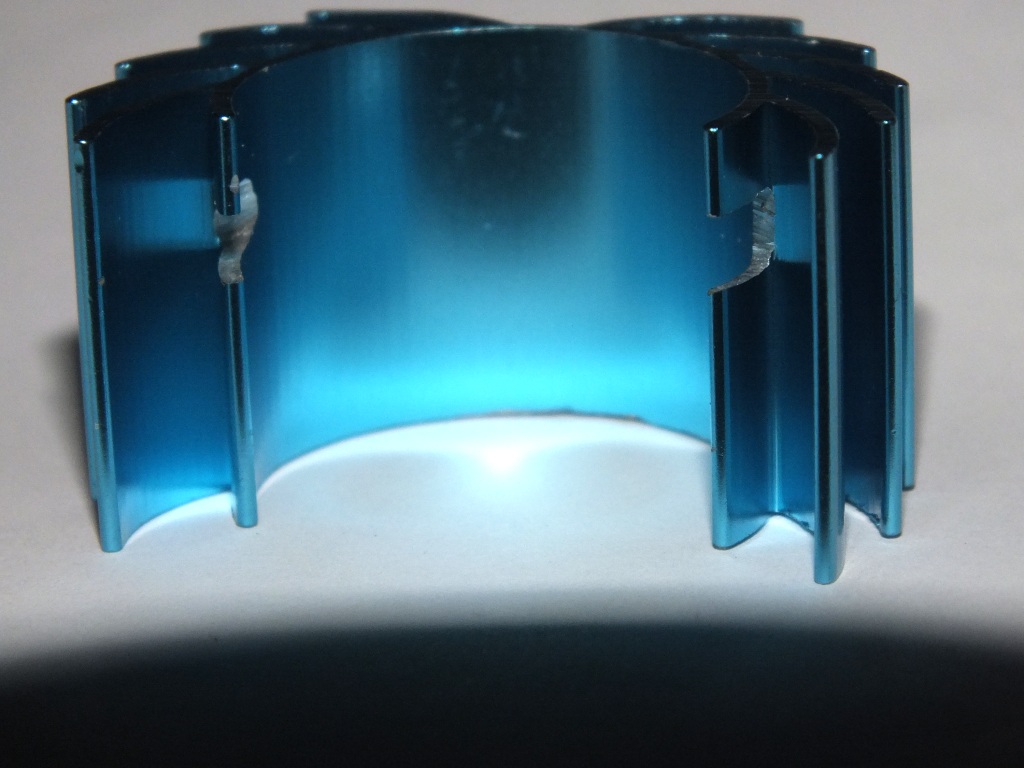

Entaille faite à la Drémel pour que le radiateur puisse s'emboiter sur la flasque de l'hélico

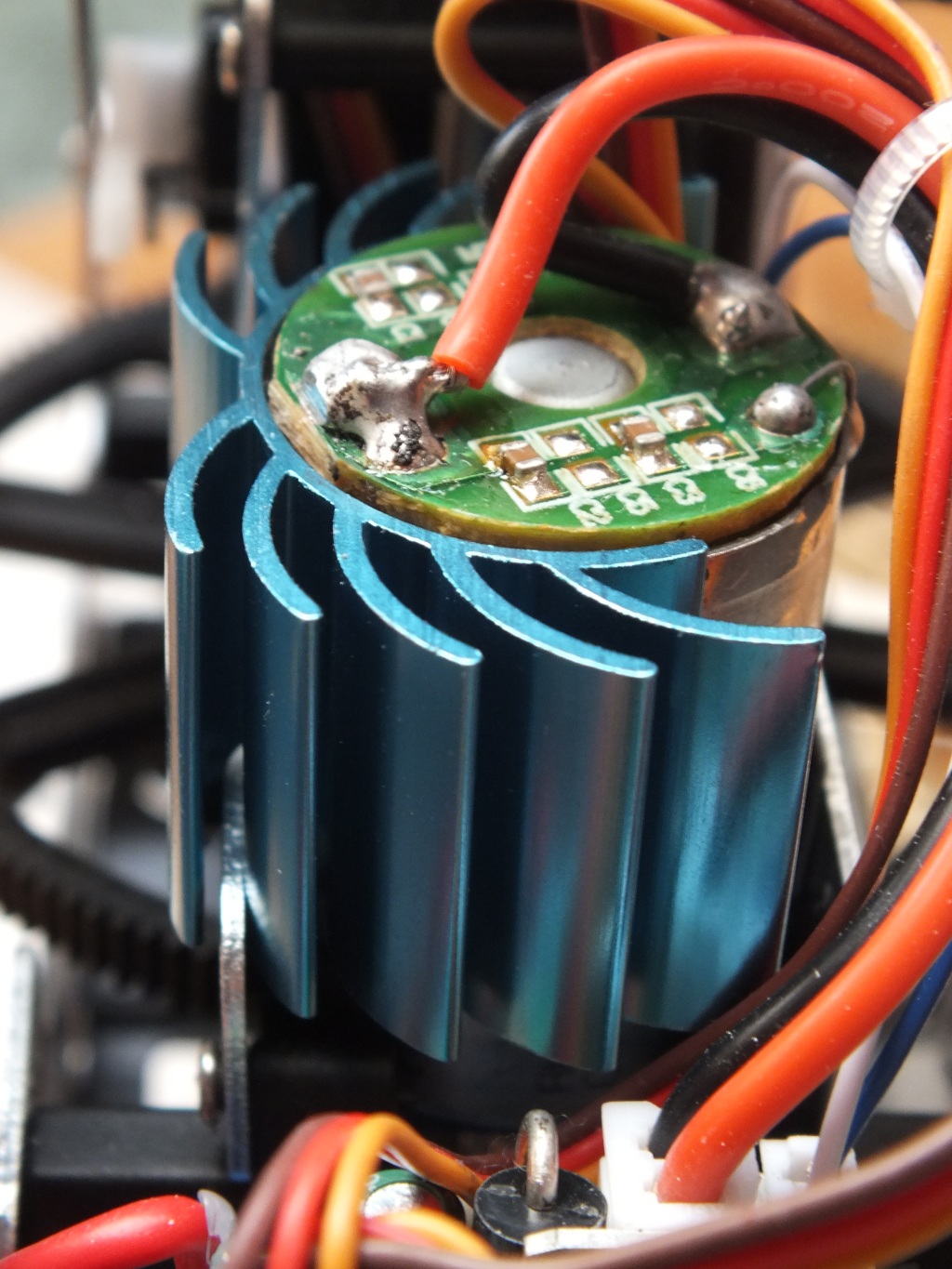

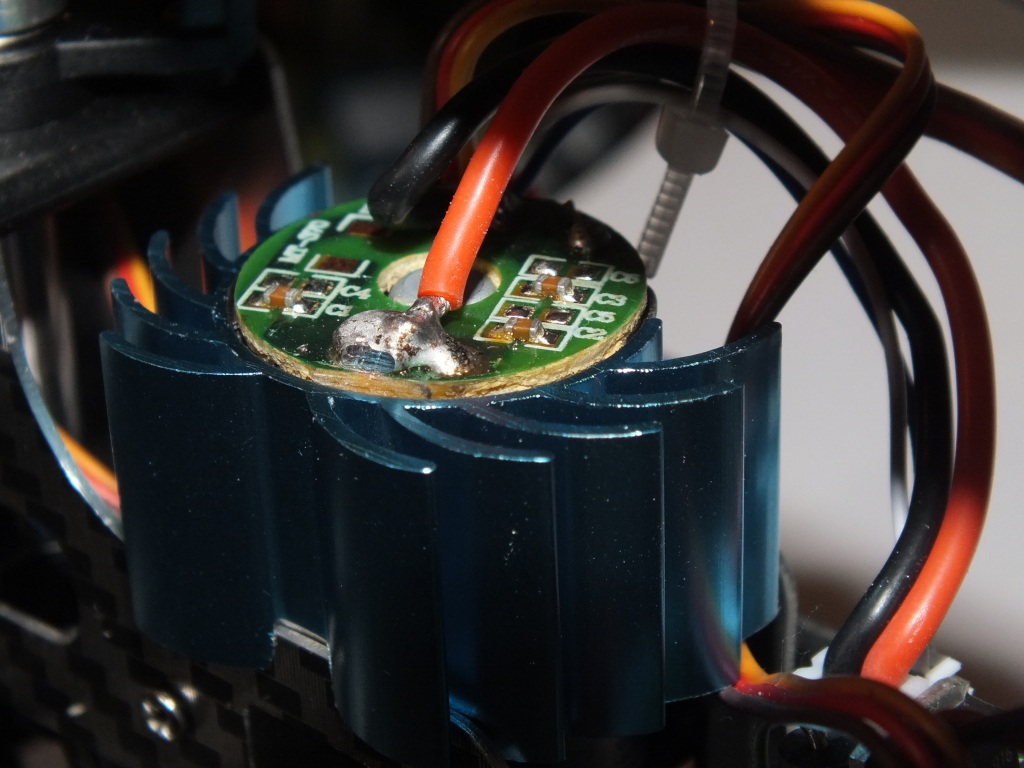

J'ai resoudé le fil rouge vers l'intérieur pour éviter les risques de court-circuit. Lorsque vous mettez en place le radiateur, l'écarter légèrement pour ne pas le rayer, une fois qu'il est bien taillé(l'entaille et les 2 lumières)le ressortir et dégraisser le tour du moteur ainsi que l'intérieur du radiateur avec un dégraissant puissant et ne plus y mettre les doigts, étaller uniformément la pate thermique avec une carte souple sur l'intérieur du radiateur(attention à l'exédent)puis le mettre en place sur le moteur, enlever la graisse qui ce serait mis à l'entrée des 2 aérations du moteur

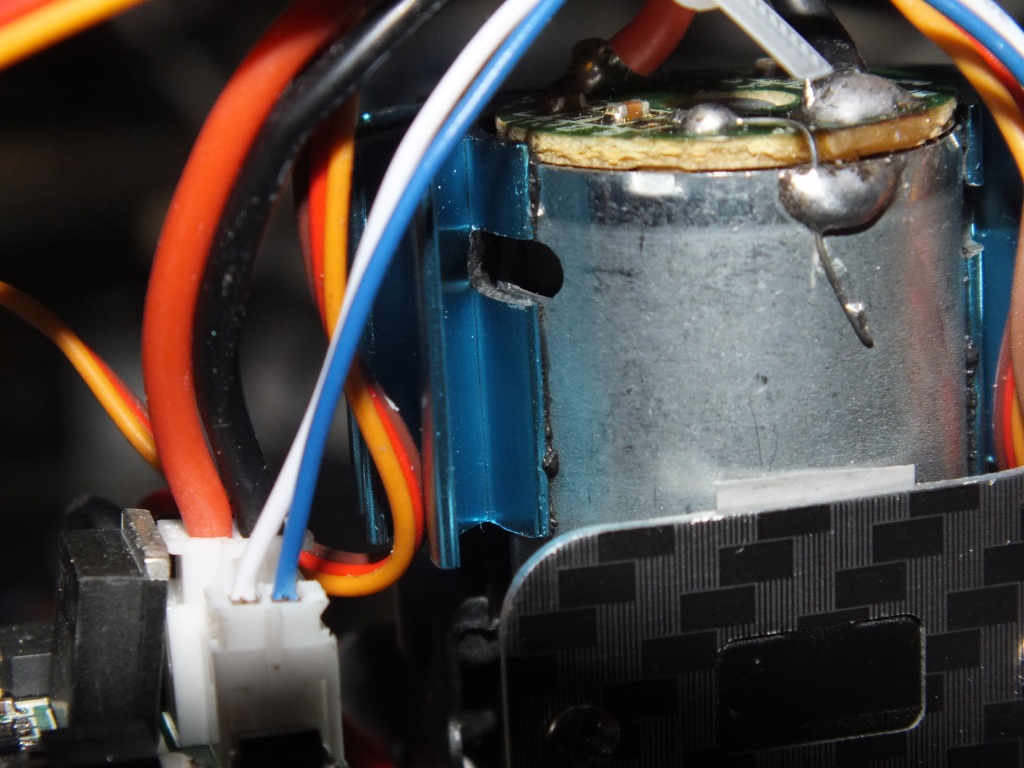

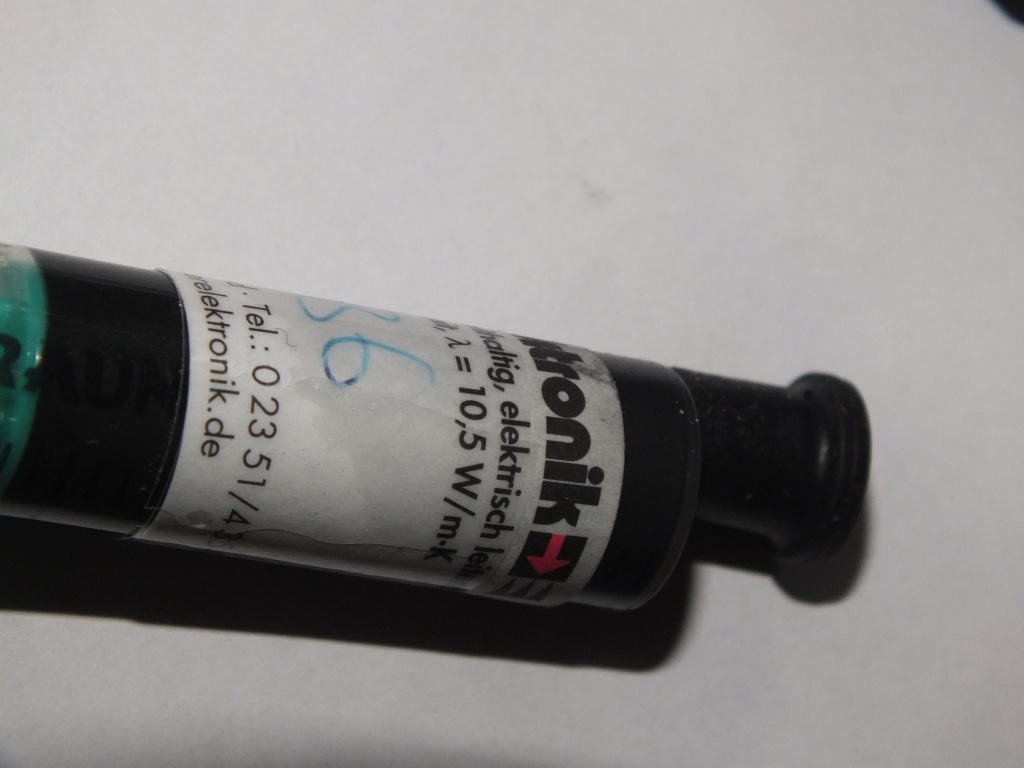

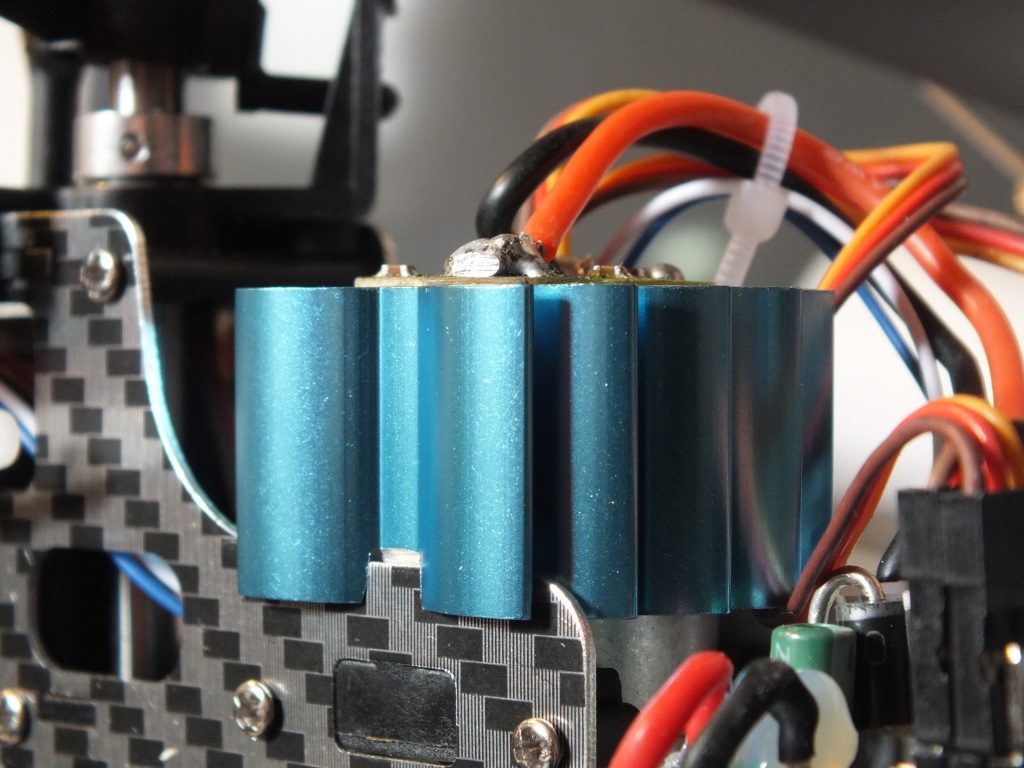

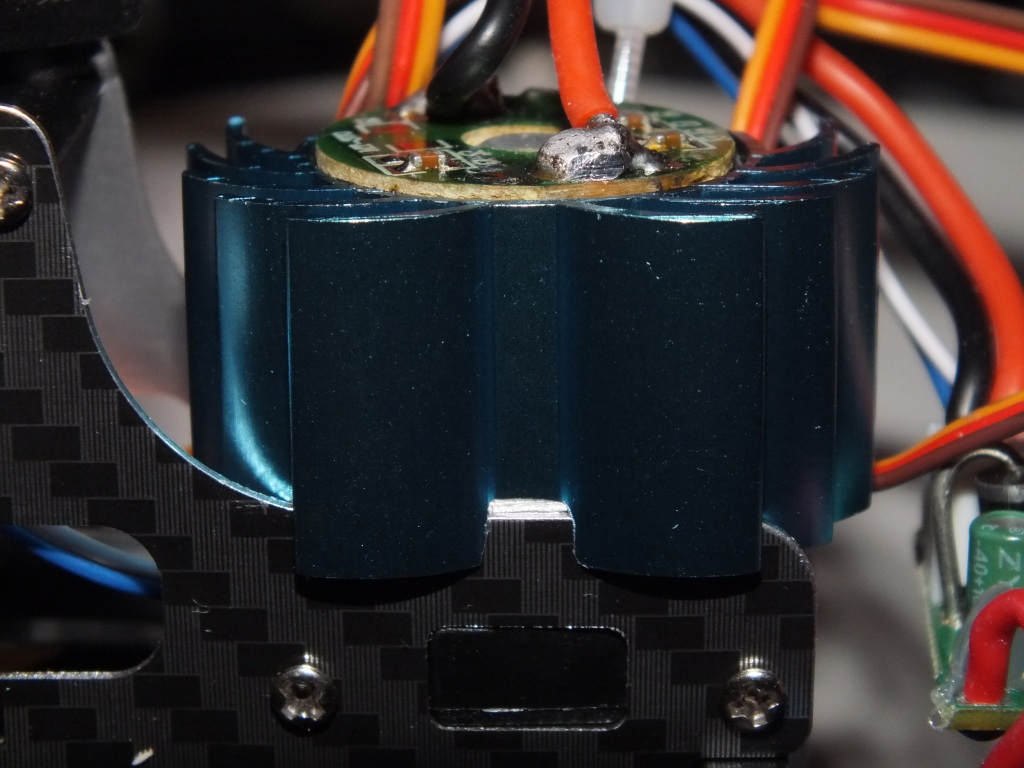

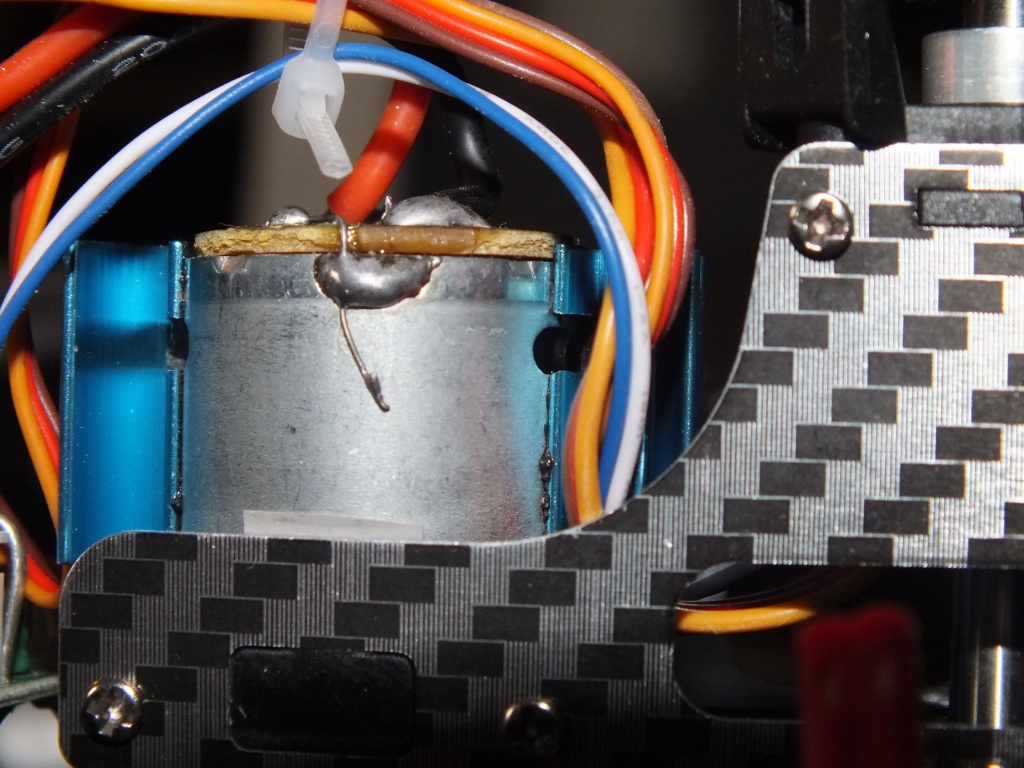

On aperçoit les 2 trous pour l'aération d'origine du moteur, ainsi que la pate thermique noir qui déborde un peu sur les cotés du radiateur. le radiateur ainsi monté permet de remettre la canopy sans lui faire de trou, prenez de la pate thermique à haut pouvoir de transfert min 10W/m.k ou de la silver artic pour processeur(attention la pate est conducteur électrique)

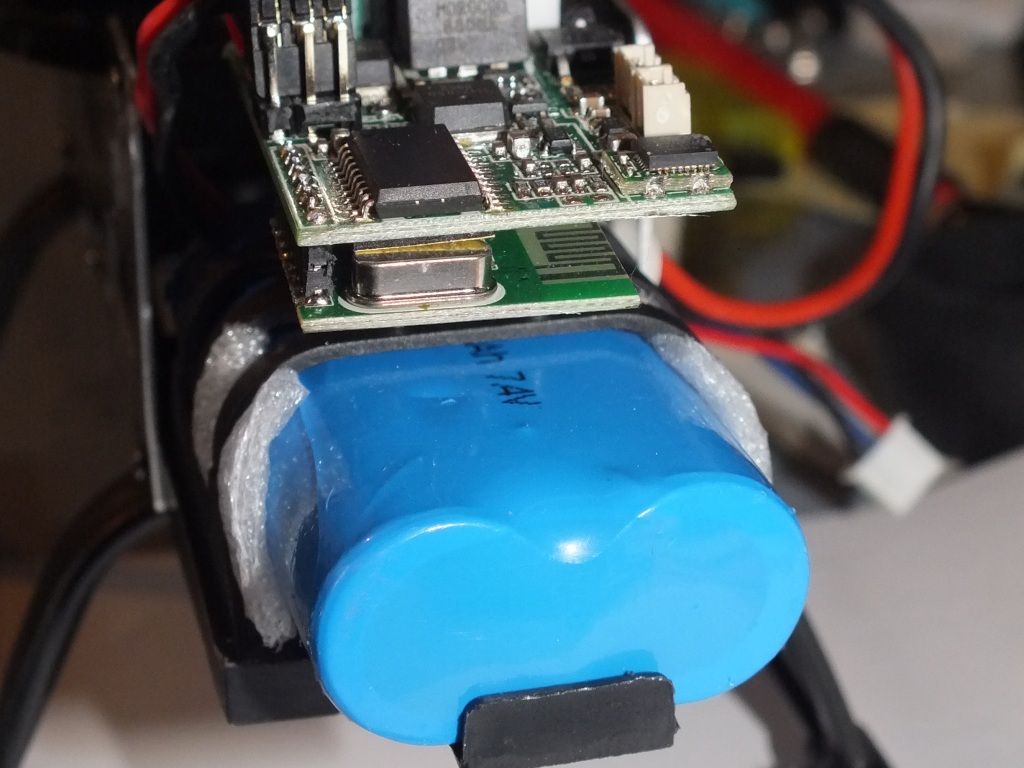

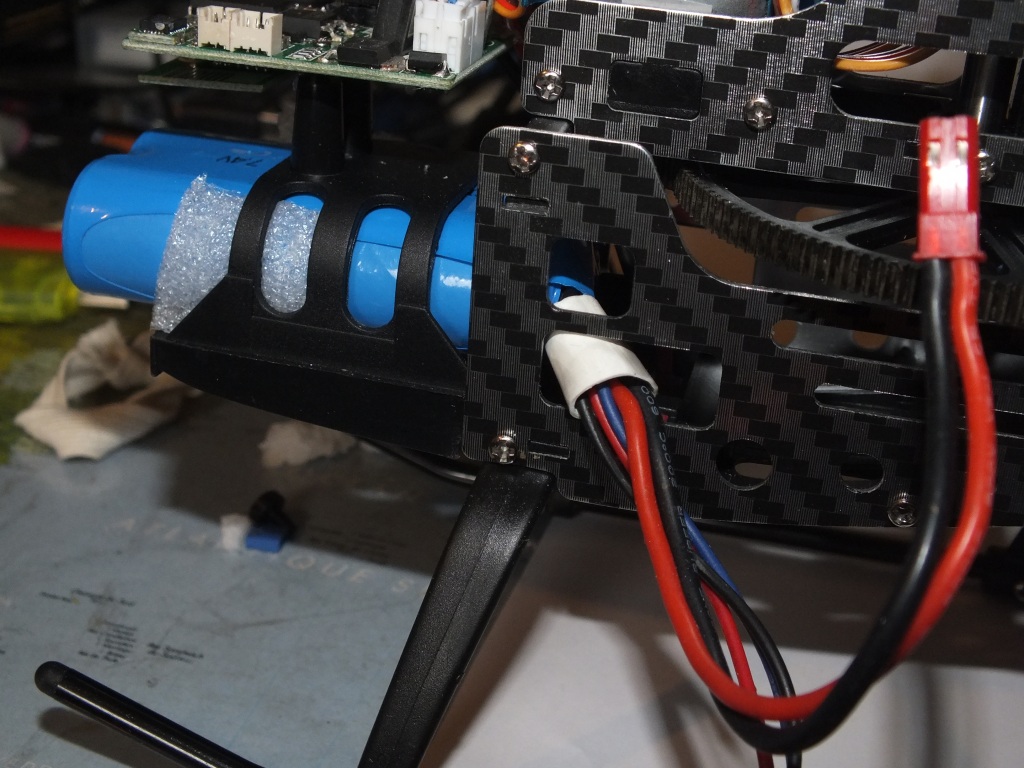

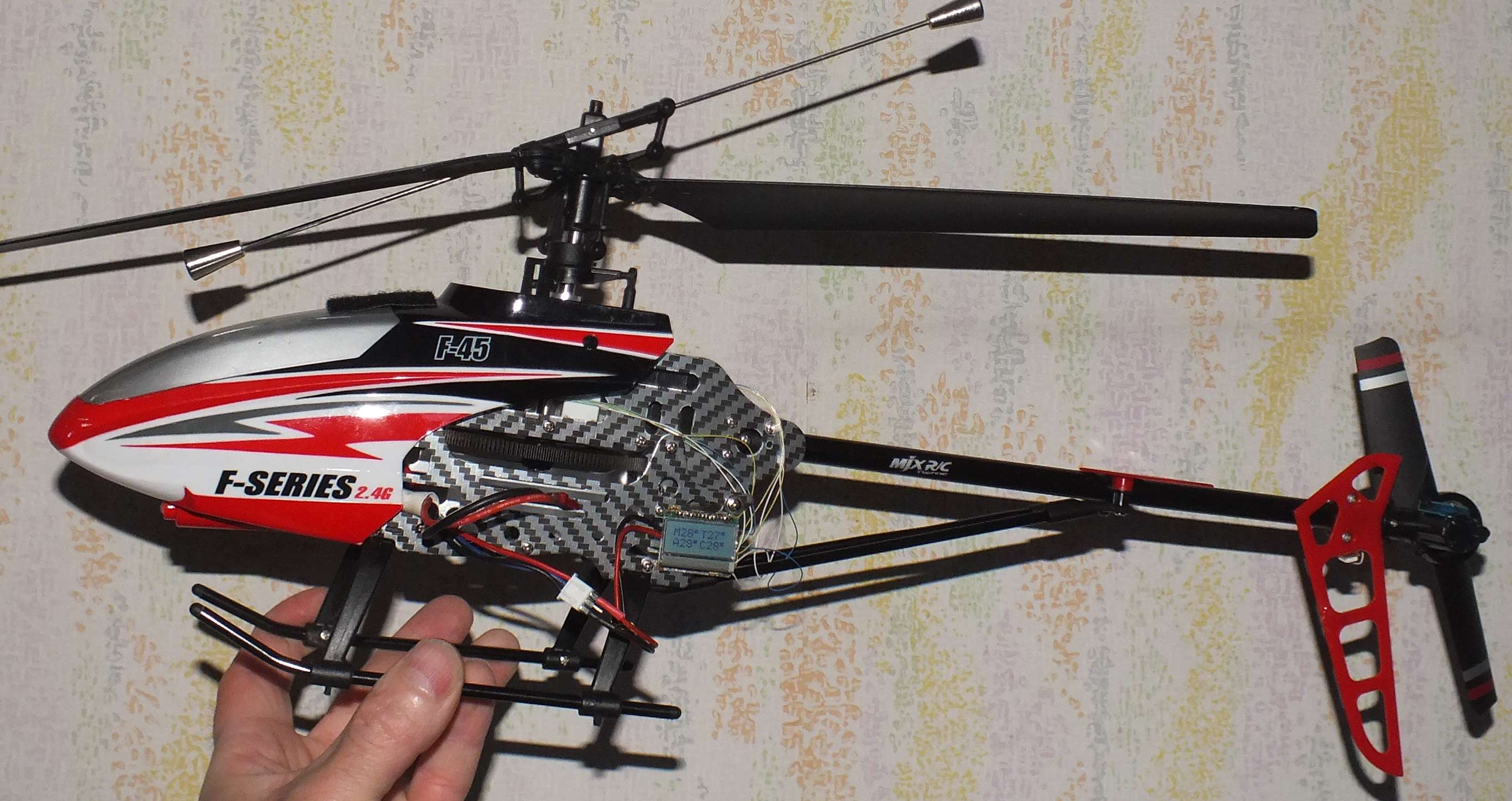

J'ai bloqué la batterie de chaque coté avec de la mousse dense et mis un bout de gaine thermorétractable blanche sur les fils de la batterie pour éviter qu'ils ne soient entammés pour la flasque en aluminium

Bientot un projet de surveillance de 4 températures et système led flashe à double usages

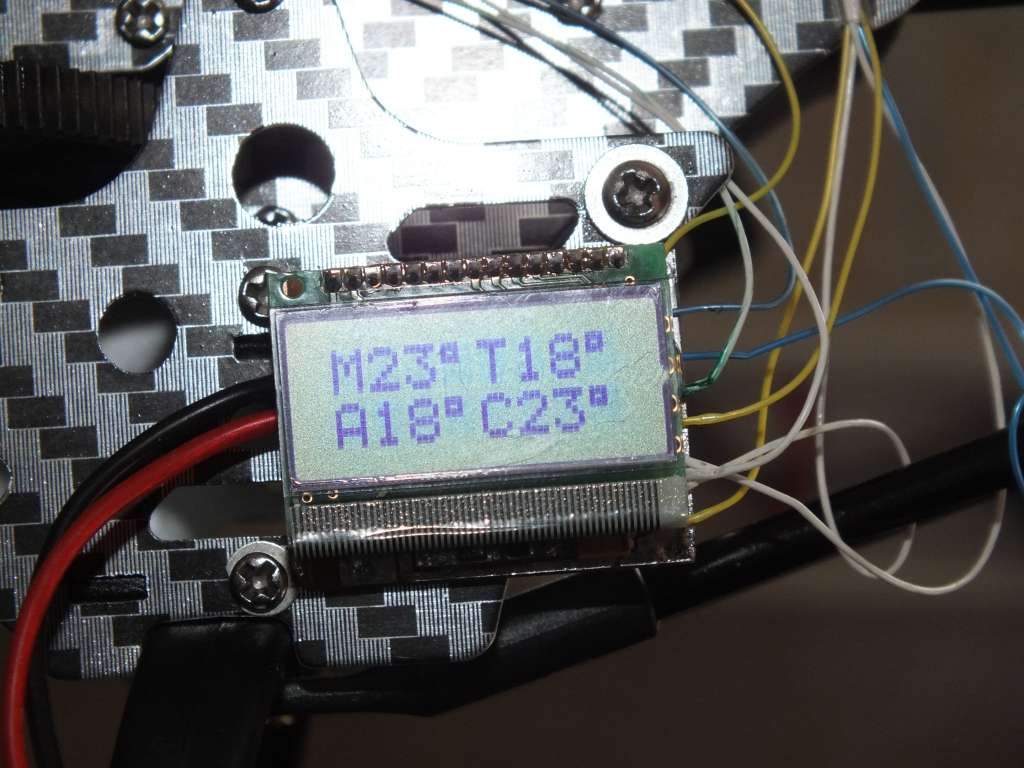

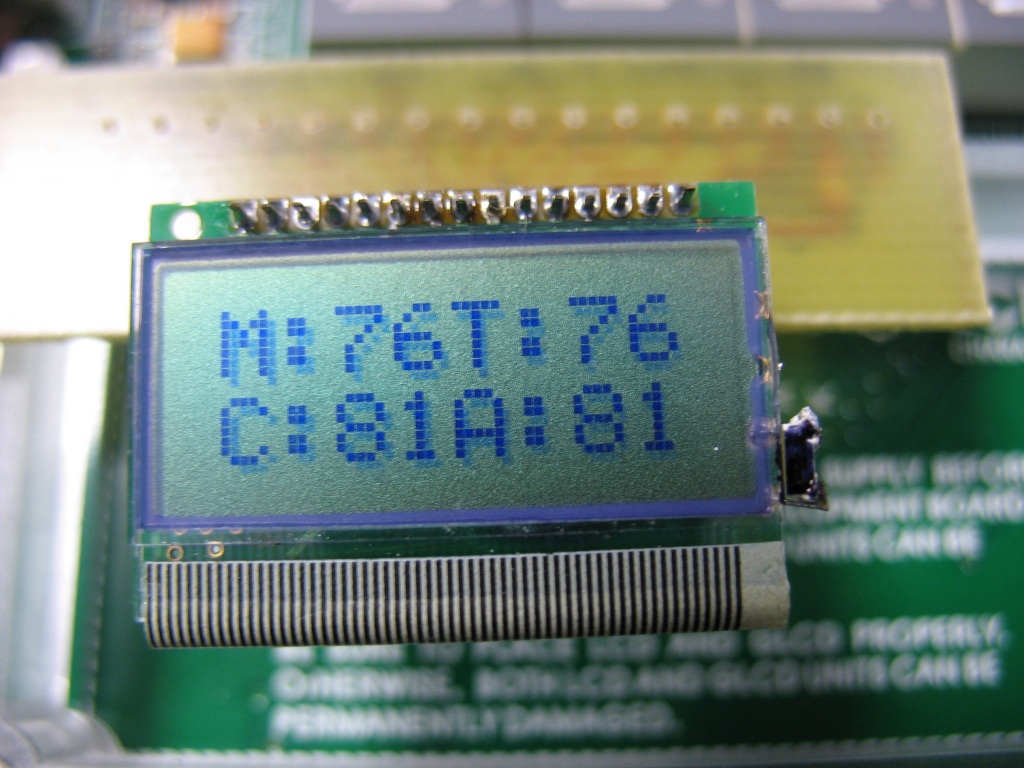

L'afficheur fait 2,5x1.8 cms,l'électronique sera mis derrière lui donc même taille, il affiche les températures moteur(M), rotor arrière(T), chipset(C) et la température ambient(A).
tant que les température reste inférieures à 60°C la led flashe brièvement(20ms) et si on est supérieur à 60°C la led flashe 400ms donc on peut savoir en vol si on est en surchauffe rien qu'en regardant la led qui sera placé à l'arrière de l'hélico en tant que balisage comme sur les vrais hélicos.

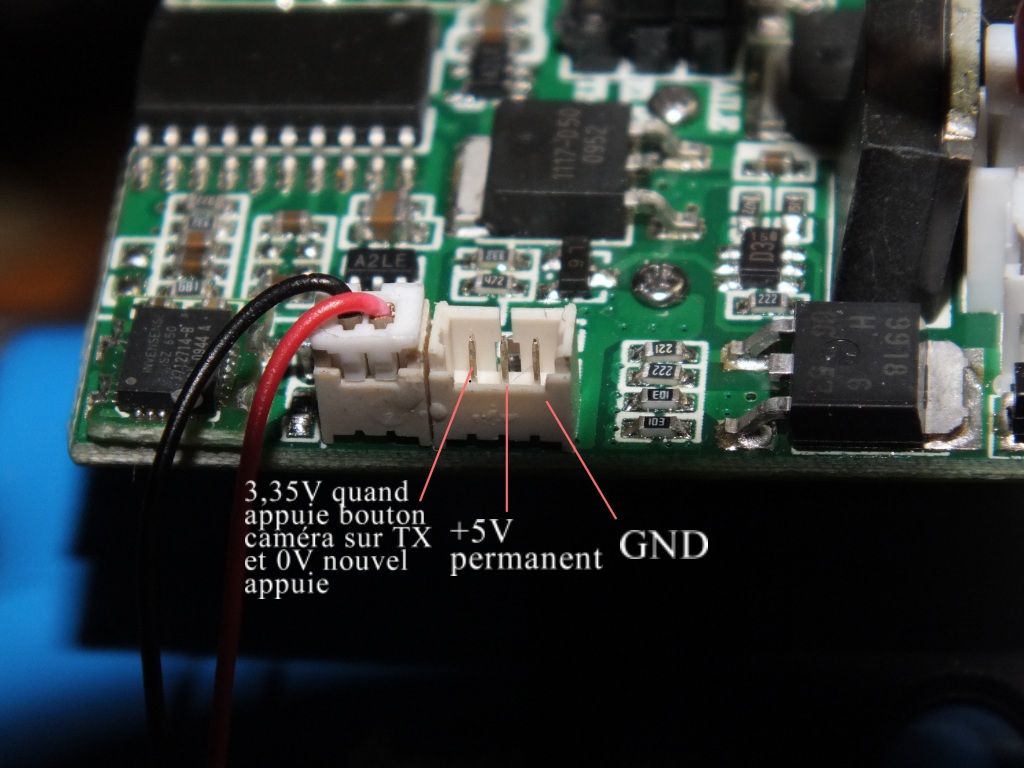

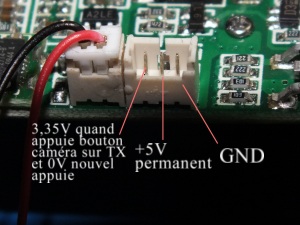

Brochage du connecteur pour la caméra sur le F45


Tableau de bord pour hélicoptère F45

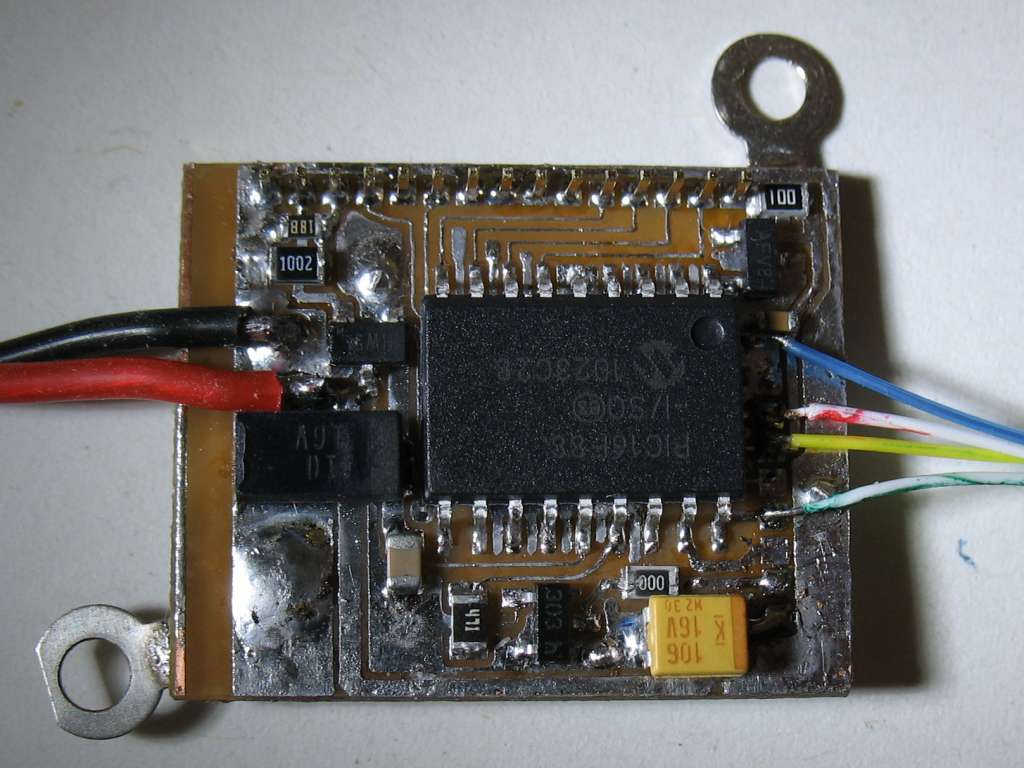

Début de la mise en place des composants montage finalisé

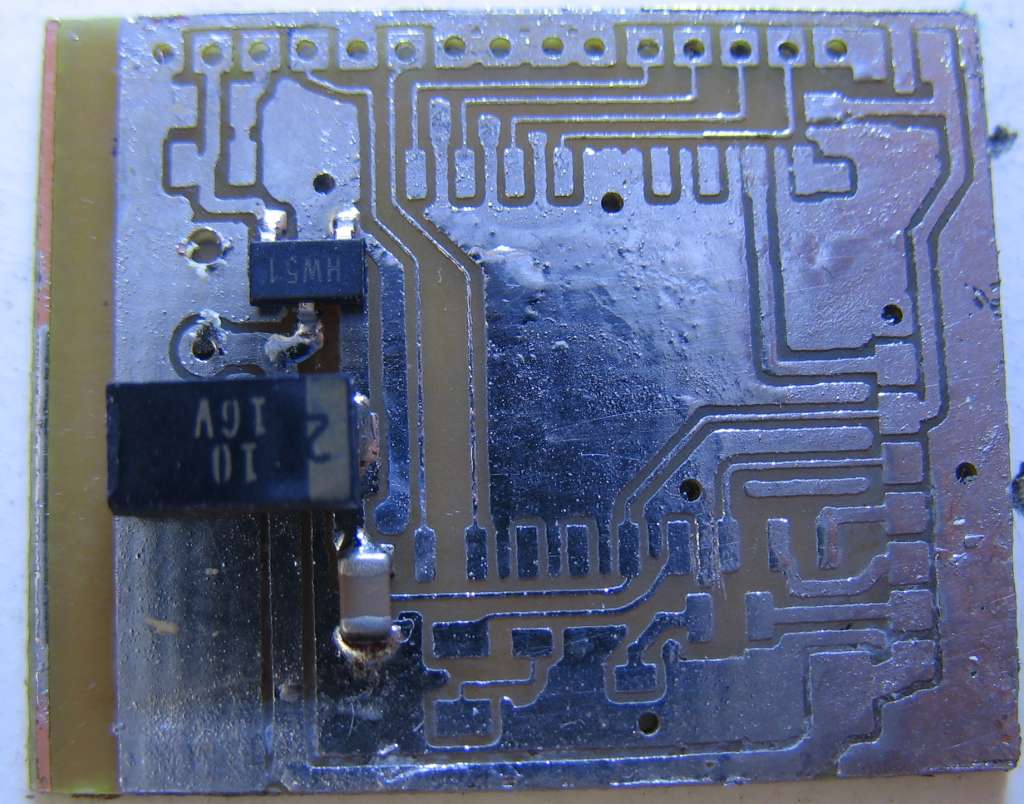

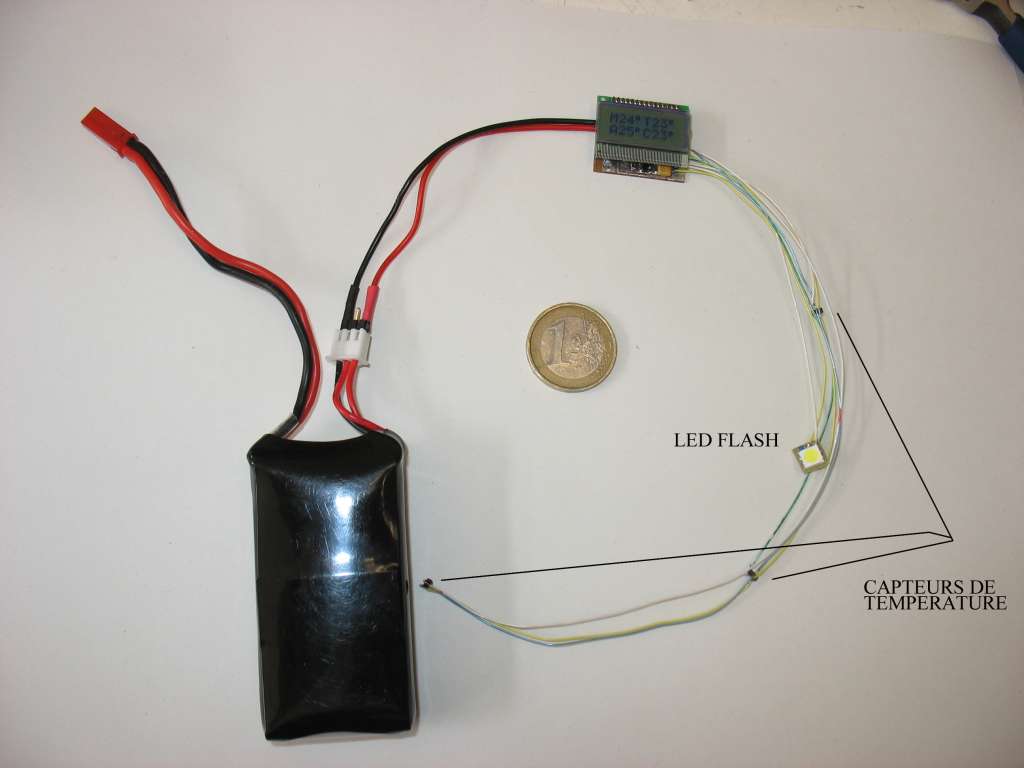

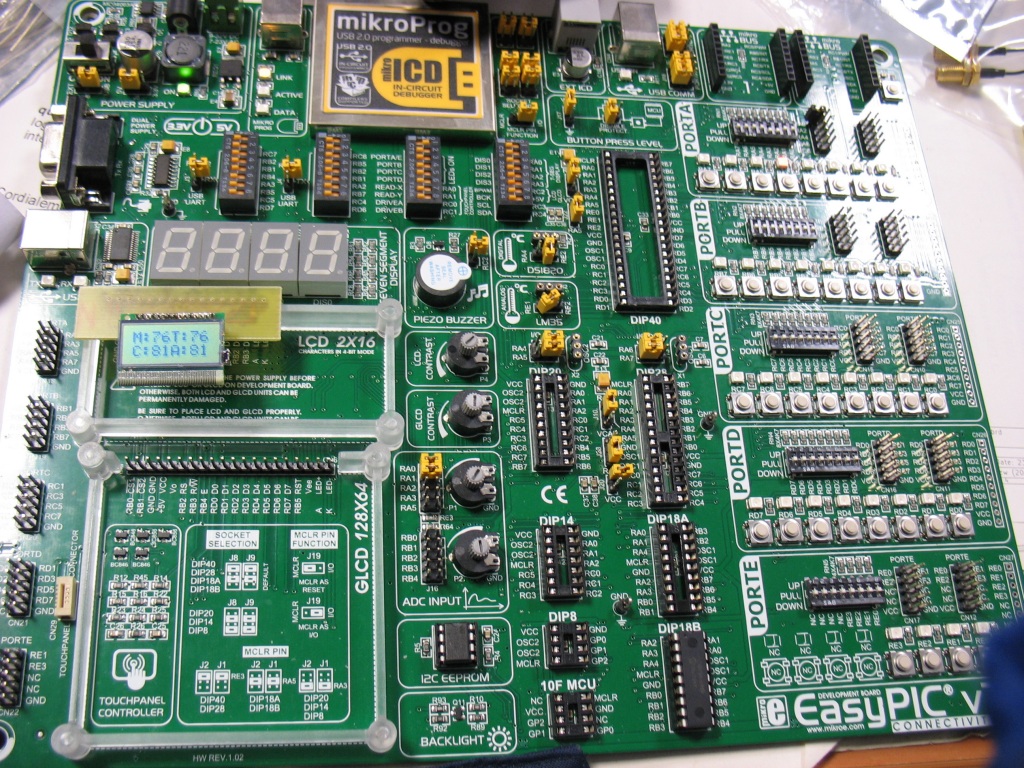

essai du montage en fils volants                 détails de l'afficheur mise en place sur l'hélico

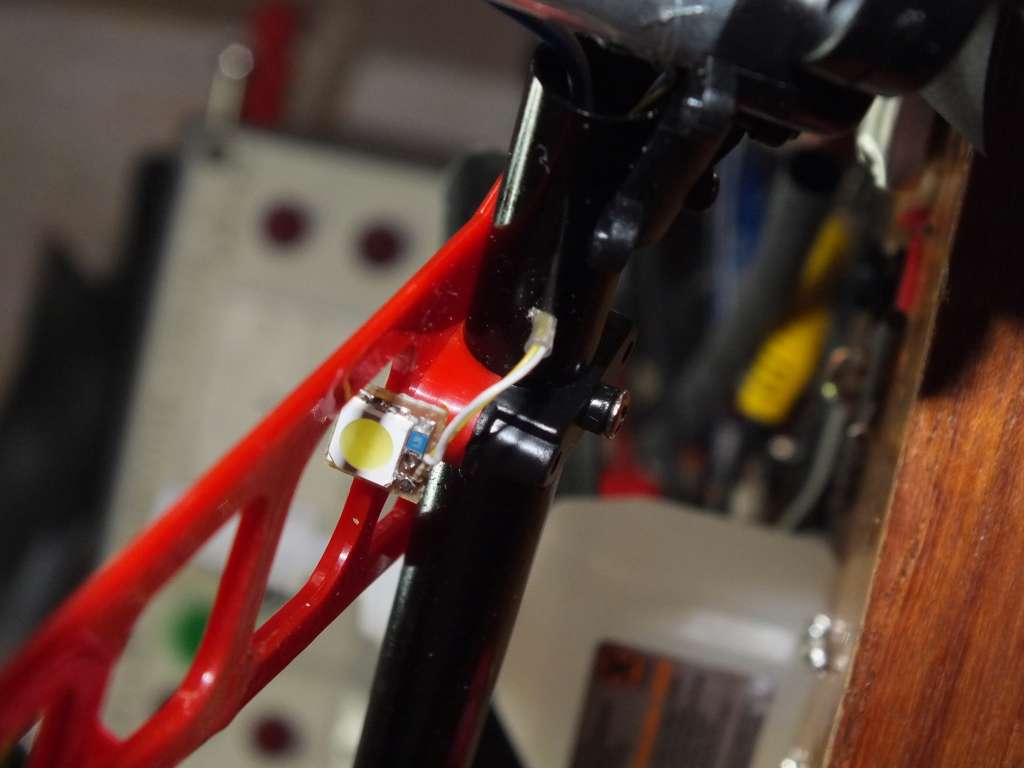

Led de balisge sous le rotor de queue

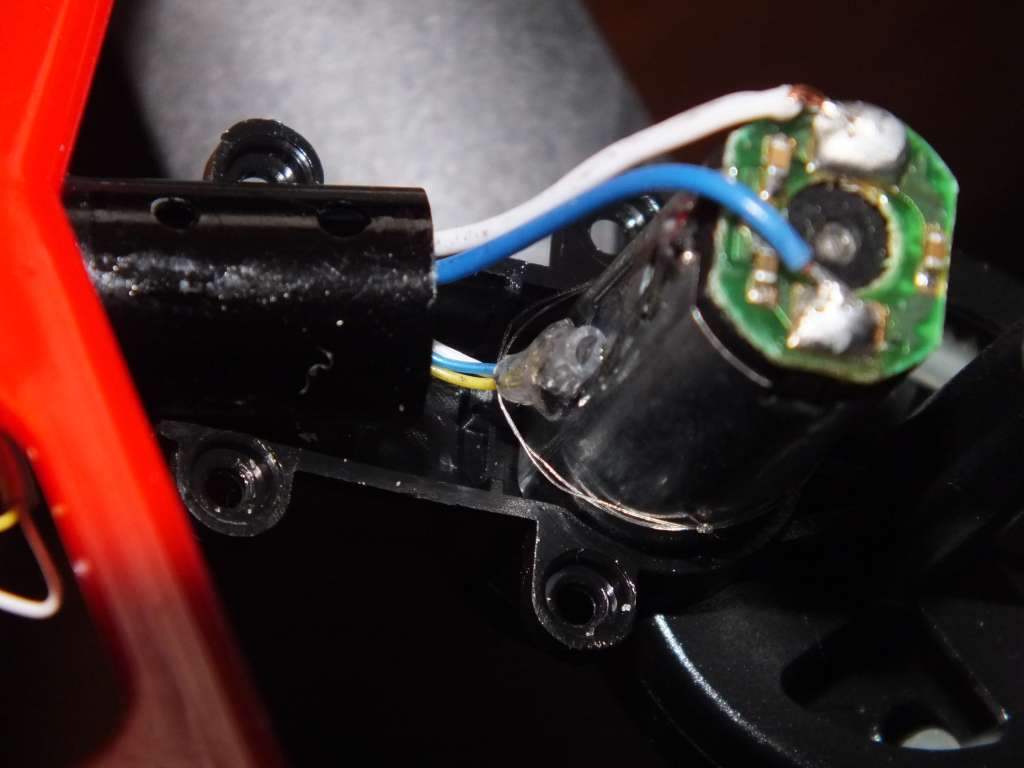

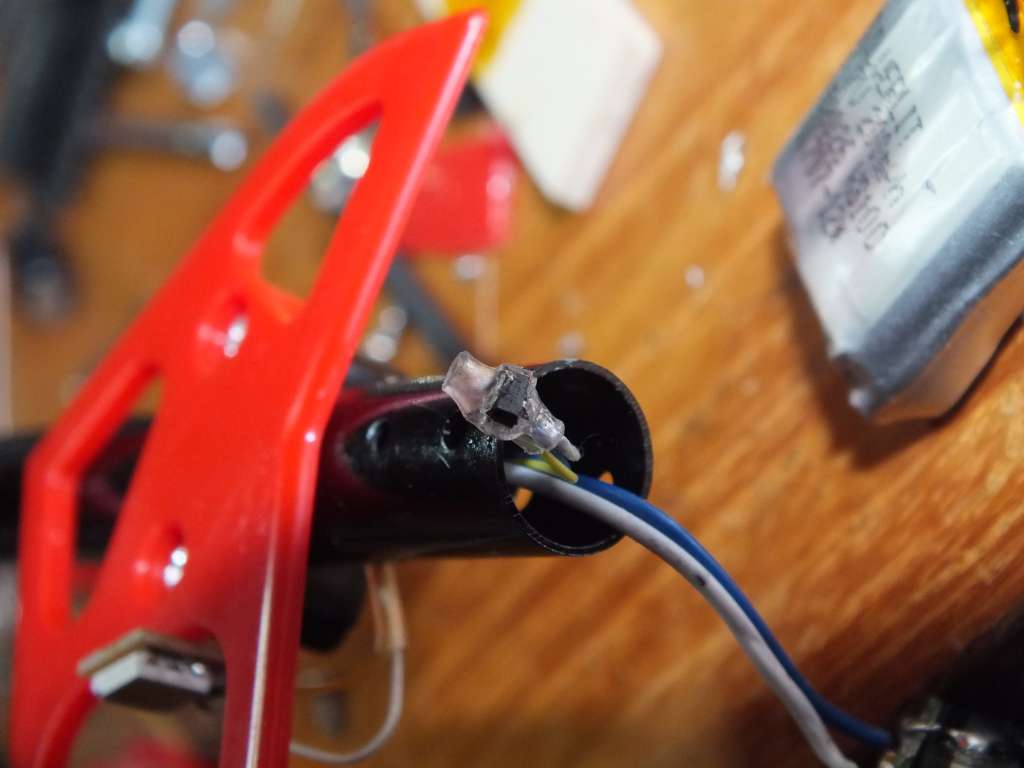

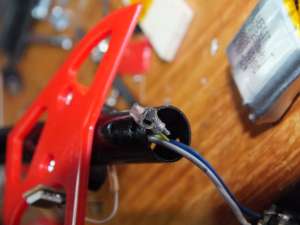

capteur de température arrière                mise en place du capteur sur le moteur de queue

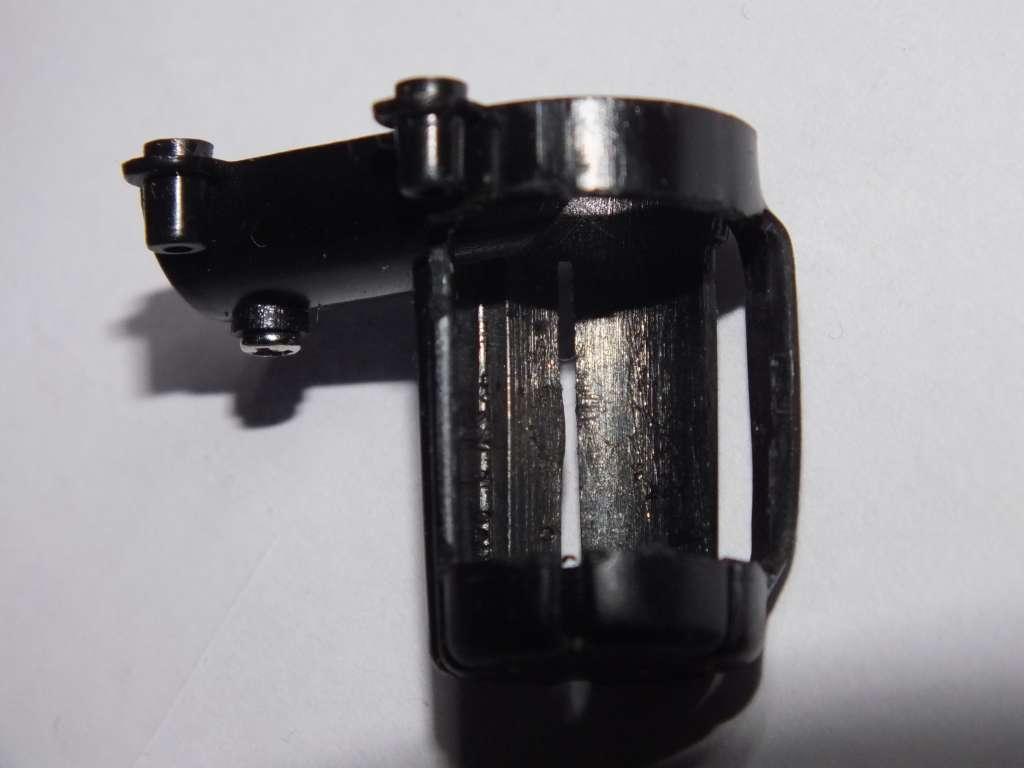

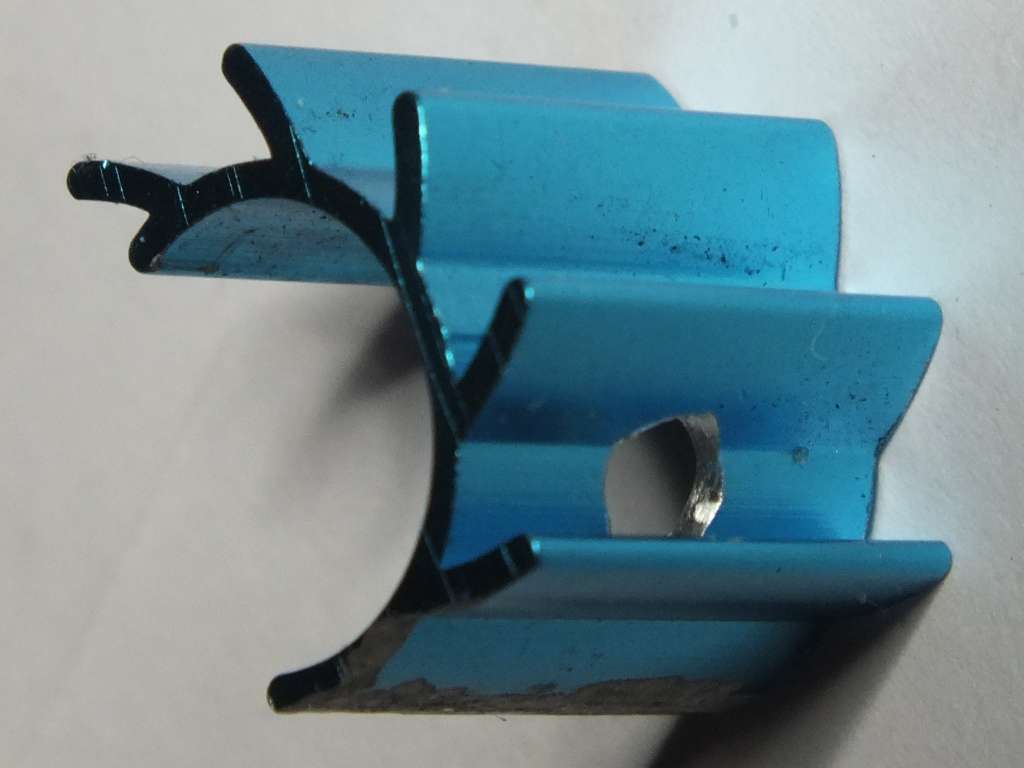

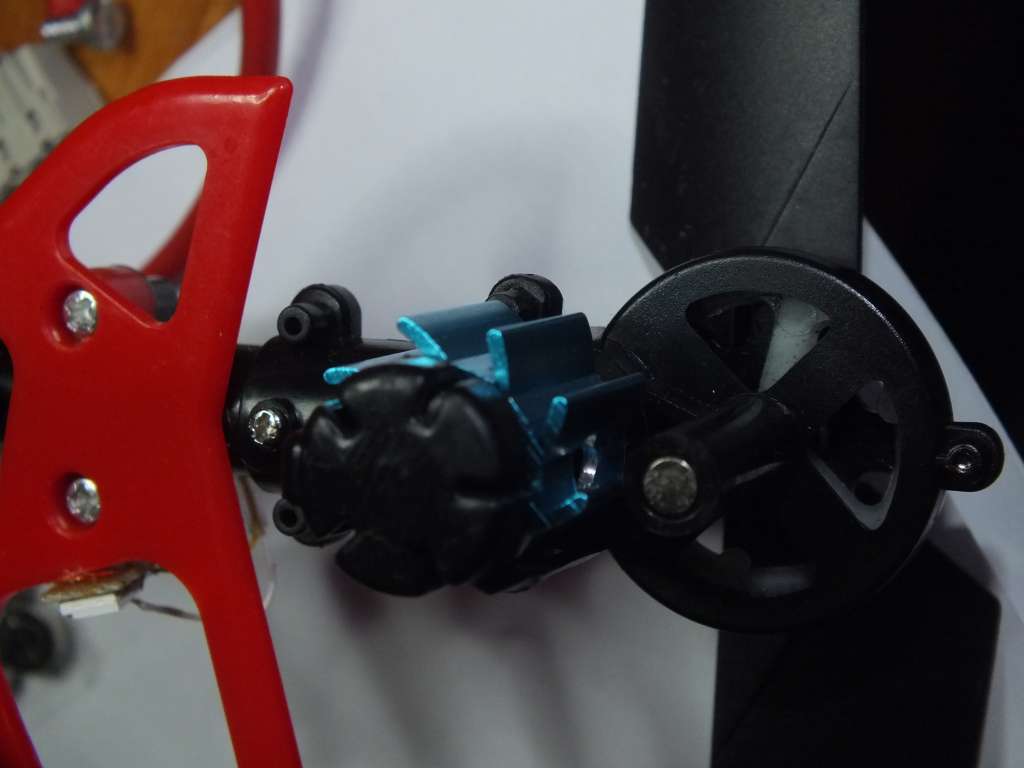

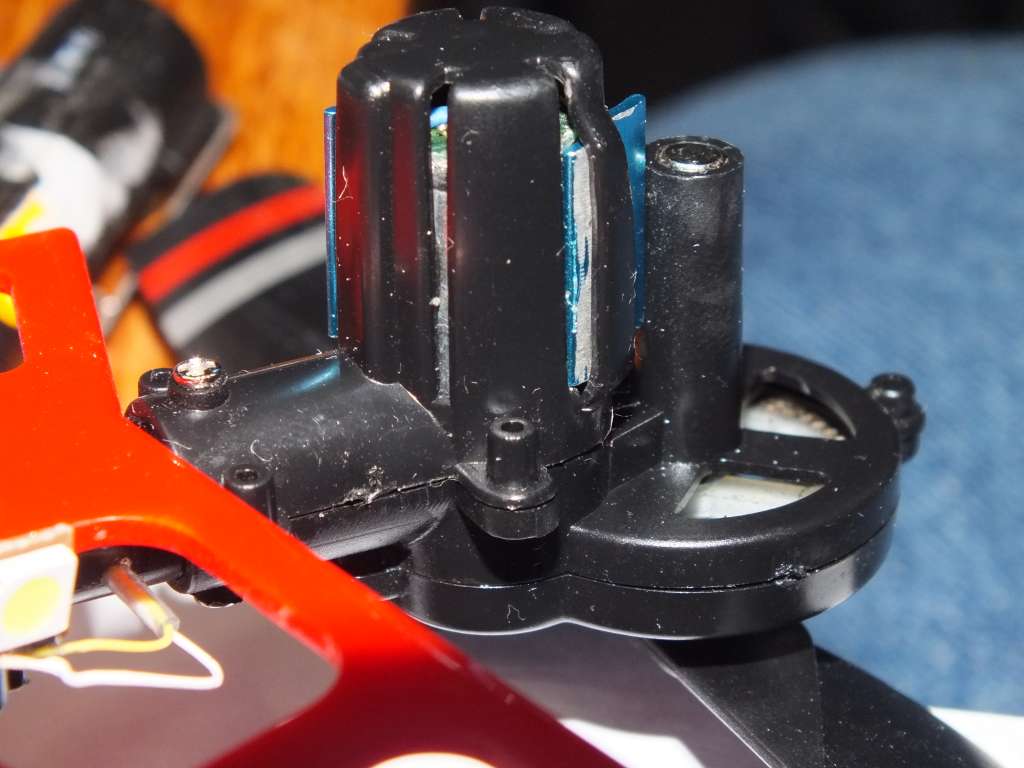

modif du radiateur pour le moteur arrière, un trou est percé pour l'aération du moteur et une aillette est suprimée. Le support
du moteur est découpé et une barrette plastique a été déformé avec un fer à aire chaud pour pouvoir laisser passer le radiateur.

Dégraisser le moteur et le radiateur et mettre en place la pate de transfert thermique et mettre le radiateur sur le moteur.


vu d'ensemble du tableau de bord
